Discos duros de computadoras como funcionan
Discos duros de computadoras como funcionan, ya son parte de nuestro diario vivir, tanto en la casa, en el trabajo, en el colegio, en la universidad, en cualquier momento o lugar tenemos que utilizar una computadoras.
Discos Duros de Computadoras como funcionan
Historia
Anteriormente los discos duros venían en forma de disquetes o como mejor se puede decir como discos extraíbles. En 1956 fue creado el primer disco duro la cual vino en la primera computadora llamada RAMAC 1 creada por IBM pesaba una tonelada y el disco duro era de 5 mega y era del tamaño de una nevera de casa o doméstica. Esta venia separada de la computadora.
De esta fecha hacia acá la tecnología a avanzado muchísimo, pues como decía más arriba los discos duros se han perfeccionado tanto en tamaño físico, como tamaño de almacenamiento también en el precio.
El francés ALBERT FERT y el alemán PETER GRUNBERG ambos premios nobel de la física ayudaron contribuyendo en el campo del almacenamiento magnético, descubrieron algo conocido como MAGNETORRESISTENCIA esto permitió construir cabezales más sensibles a la hora de leer y grabar.
Cuales son las partes o componentes de un Disco Duro
Actuador mecánico:
Este mueve el brazo de lectura y de escritura. En los mas viejos eran motores paso a paso. No se usan en los discos duros modernos. Posiciona el brazo de lectura y escritura mas rápido,
Brazo de lectura/escritura
Este mueve el cabezal de lectura y escritura para poder leer y escribir de adelante y hacia atrás, también sostiene el cabezal de cada disco
Bandeja o plato
Es el disco rígido de metal que viene dentro de la carcasa, vienen de diferentes maneras, con uso solo plato, dos platos y tres platos, y en cada lado del plato tiene un lector. Este esta compuesto de sustrato o aluminio de vidrio y otros materiales. Información se almacena aquí en forma binaria
Conectores
Estos conectore conectan el disco con la placa base, dependiendo del tipo pueden ser IDE, SERIAL-ATA, SCSI, entre otro, hablaremos mas extenso sobre el tipo de conector.
Conector flexible
Este se encarga de pasar los datos del circuito al cabezal
Motor del brazo
Permite que las cabezas se muevan entre los plastos o las bandejas
Motor del disco (eje central)
Este hace girar el disco tan rápido que sea posible o ha ciertas revoluciones por segundo para ayudar al cabezal a leer y a escribir en el plato, el giro que hace el motor tiene que ser constante y estable.
Cabezales de lectura/escritura
Se encarga de todo el proceso de lectura en forma de un pequeño imán en el extremo del cabezal.
Placa de circuito impreso
El proceso de lectura escritura lo controla por esta placa esta va conectado a la motherboard o placa base principal.
HGST WD Ultrastar DC HC530 14TB SATA 6Gb/s 3.5
Estructura lógica
La estructura lógica del disco duro este compuesto por:
registro de arranque principal (Master Boot Record, MBR), bloque o sector de arranque, contiene la tabla de particiones.
Las particiones de disco, para poder colocar los sistemas de archivos. Fat16, fat32 etc
Tipos de conexión de datos
Los discos duros están divididos en varios tipos de interface de conexión a la placa base, y también a medida que son de diferentes tipos algunas trabajan más rápidos en otras. Los tipos de conexión de datos de los discos duros son los siguientes:

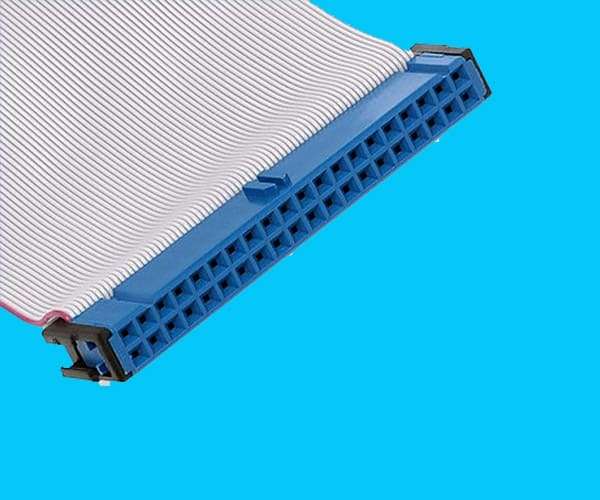

IDE, ATA o PATA
Integrated Drive Electronics
La interfaz ATA (Advanced Technology Attachment) o PATA (Parallel ATA), originalmente conocido como IDE (Integrated Device Electronics o Integrated Drive Electronics
Con una taza de transferencia de datos de en estas unidades IDE de 33MB / a 133MB. Las primeras versión de la interface ATA fue conocido como IDE desarrollada por WESTERN DIGITAL con la colaboración de Control Data Corporation (encargada de la parte del disco duro) y Compaq Computer (donde se instalaron los primeros discos)
Serial ATA
Serial ATA o SATA es el más común de los estándares de conexión, utiliza un bus serie para la transmisión de datos.
es más rápido y eficiente que IDE.
Algunos son más pequeños que los IDE, además de permitir conexión en caliente (hot plug).
Las tres versiones de SATA son:
SATA 1 con velocidad de transferencia de hasta 150 MB/s
SATA 2 de hasta 300 MB/s,
SATA 3 de hasta 600 MB/s.
SCSI Small Competer System Interface
Los discos scsi eran discos de gran capacidad, las computadoras personales por lo regular no utilizaban este tipo de discos, solo los servidores de dados o algunos servidores, también los equipos Apple de aquel entonces en los años 90s también una de las características de estos discos scsi para ese entonces la velocidad de rotación era bastante al de hasta 10 RPM.
Había tres tipos:
SCSI Estándar (Standard SCSI),
SCSI Rápido (Fast SCSI) y
SCSI Ancho-Rápido (Fast-Wide SCSI).
Con velocidad de acceso de 7milisegundos velocidad de transferencia de 10 Mbit/s en los discos SCSI Rápidos y los 20 Mbit/s en los discos SCSI Anchos-Rápidos (SCSI-2).
SAS Serial Attached SCSI
Serial Attached SCSI (SAS) es la interfaz de transferencia de datos en serie, sucesor del SCSI paralelo, aunque sigue utilizando comandos SCSI para interaccionar con los dispositivos SAS
En los discos duros ata o ide, se manejaban varios tipos de conexión, ya que se manejaban por jumper para poder instalar el disco duro en los pc. Cuando necesitabas instalar mas de un disco duro en la computadora tenias que utilizar jumper para que los discos duros pudieran trabajar unidos, los métodos de conexión eran MAESTRO o principal, ESCLAVO, o cable select, algunas posiciones de los jumpers limitaban la capacidad del disco duro.
